心与大血管正常X线表现
作者：admin发布时间：2012-11-01 18:51浏览：
次
心和大血管在透视或平片上的投影，彼此重叠，仅能显示各房室和大血管的轮廓，不能见到其内部结构和分界。因此，必须用不同的位置投照，才能使各个房室和大血管的边缘显示出来（图3-2-1）。心、大血管的后前位、右前斜位、左前斜位和左侧位的摄影，分述如下；
图3-2-1 不同体位心、大血管结构投影示意图

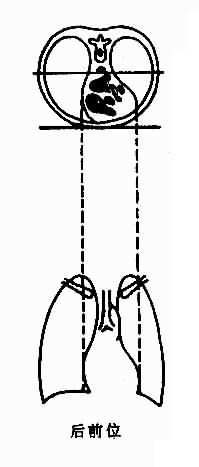

1．后前位 正常心影一般是2/3位于胸骨中线左侧，1/3位于右侧，心尖指向左下，心底部朝向右后上方，形成斜的纵轴。心、大血管有左右两个边缘（图3-2-2）。

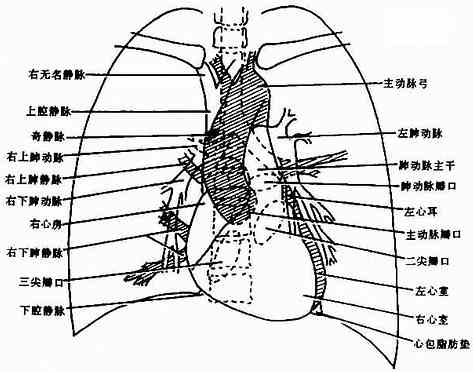

图3-2-2 后前位正常心、大血管影像解剖示意图
心右缘分为两段，其间有一明显的切迹。上段为升主动脉与上腔静脉的总合影，在幼年和青年主要为上腔静脉，其边缘平直，向上延伸至锁骨平面，升主动脉被上腔静脉遮盖。在老年，由于主动脉延长迂曲，升主动脉突出于上腔静脉边缘之外，呈弧形。心右缘下段为右心房所构成，弧度较大，膈位置较低时，心右缘最下部可能为右心室构成，密度亦较高。心缘与膈顶相交成一锐角称为心膈角，有时在心膈角内可见一向外下方倾斜的三角形影，为下腔静脉或肝静脉影，深吸气时明显。
心左缘分为三段：上段为主动脉球，由主动脉弓组成，呈弧形突出，在老年明显，儿童主动脉弓多与脊柱与脊柱重叠，主动脉球可以不明显；中段为肺动脉主干，但偶尔可为左肺动脉构成，称为心腰，又称肺动脉段，此段较低平或稍突出，儿童肺动脉可较突出，不是病理性扩张；下段由左心室构成，为一最大的弧，明显向左突出，左心室在下方形成心尖，如心尖伸入膈下则不易定位。左心室与肺动脉之间，有长约1.0cm的一小段，由左心耳构成，正常时，不能与左心室区分。左心室与肺动脉段的搏动方向相反，两者的交点称为相反搏动点，是衡量左右心室增大的一个重要标志，需透视才能确定，该点上下两侧心缘呈“翘翘板”样运动。肥胖人，左心膈角常有脂肪垫充填，为密度较低的软组织影。
降主动脉在一般曝光条件的胸片上不易显示，但老年则可沿脊柱向左侧弯曲而显影。肺动脉主干的分支在越出纵隔影以后，分别成为两肺门的主要组成部分。

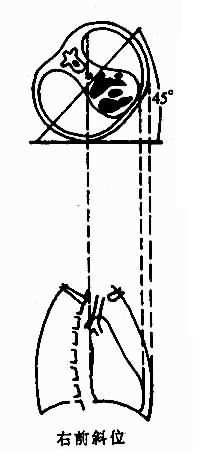

2．右前斜位（第一斜位） 右前斜位，心位于胸骨与脊柱之间（图3-2-3）。
心前缘，自上而下由主动脉弓及升主动脉、肺动脉、右心室漏斗部、右心室前壁和左心室下端构成。升主动脉前缘平直，弓部则在上方弯向后行。肺动脉段和漏斗部稍为隆起。心尖以上大部分为右心室构成。心前缘与胸壁之间有三角形透明区，尖向下，称为心前间隙或胸骨后区。心后缘上段为左心房，下段为右心房，两者无清楚分界。心后缘与脊柱之间较透明，称为心后间隙或心后区。食管在心后间隙通过，钡剂充盈时显影。

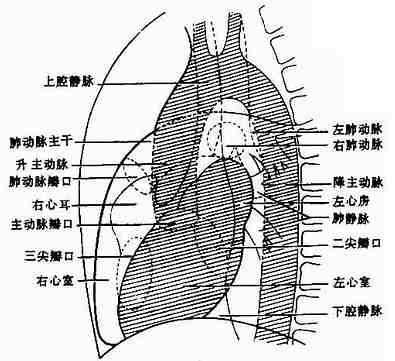

图3-2-3 右前斜位正常心、大血管影像解剖示意图

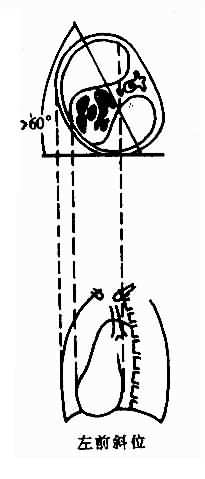

3．左前斜位（第二斜位） 左前斜位，心、大血管影位于脊信的右侧（图3-2-4）。

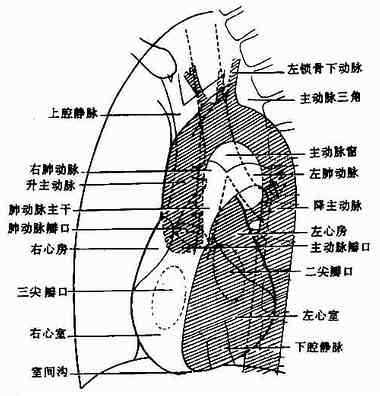

图3-2-4 左前位正常心、大血管影像解剖示意图
人体旋转约60°角投照时，室间隔与中心X线接近平行。因此，两个心室大致是对称的分为左右两半，右前方一半为右心室，左后方一半为左心室。
心前缘上段为右心房，下段为右心室，右心房段主要由右心耳构成，房室分界不清。60°斜位投照时，心前缘主要由右心室构成，旋转45°角时，则整个心前缘可由右心房构成。右心房影以上为升主动脉，两者相交成钝角。心后缘可分为上下两段，上段由左心房，下段则由左心室构成。左心室段的弧度较左心房大，两个不同弧度的交接点，可作为两者的分界，深吸气时，在左心室段的下端常见一浅切迹，为室间沟，需在透视下确定。心后下缘与膈形成的心膈角内，可见下腔静脉进入心影内。正常时，心影膈面的宽度不等，膈位置低时，膈面短。在此斜位，还可显示胸主动脉和主动脉窗。通过主动脉窗可见气管分叉，主支气管和肺动脉。左肺动脉跨越左主支气管，并向后延伸。左主支气管下方为左心房影。

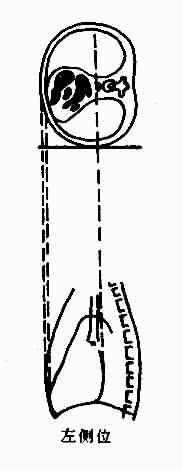

4.左侧位 侧位上，可见心影从后上向前下倾斜，心前缘下段为右心室前壁，上段则由右心室漏斗部与肺动脉主干构成。下段与前胸壁紧密相邻，上段心缘逐渐离开胸壁呈一浅弧，向上向后倾斜。再往上为升主动脉前壁，直向上走行。这些结构与前胸壁之间的三角形透亮区，称为胸骨后区。心后缘上中段由左心房构成，下段则由左心室构成，并转向前与膈成锐角相交，下腔静脉常在此角内显影。心后下缘、食管与膈之间的三角形间隙，为心后食管前间隙（图3-2-5）。

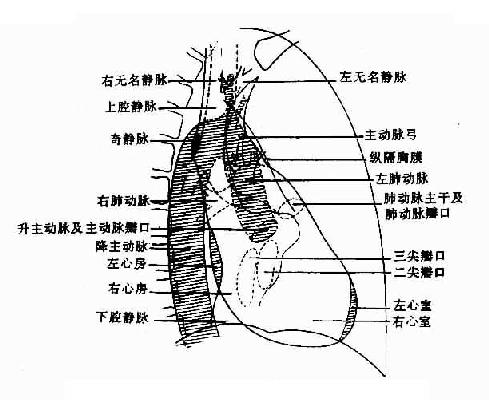

图3-2-5 左侧位正常心、大血管影像解剖示意图
（二）心、大血管的搏动 心左缘的搏动主要代表左心室的搏动。收缩期急剧内收，舒张期逐渐向外扩张。搏动幅度的大小与左心室每次搏动的输出量有关，输出量小则幅度小，输出量大则幅度大。左心室以上，可见主动脉和肺动脉的搏动，方向与左心室的搏动相反。当左心室收缩时，主动脉迅速向外扩张；舒张时，则缓慢内收。主动脉球搏动的幅度与脉压大小有关，脉压大，搏动幅度亦大。肺动脉的搏动与主动脉类似，但较弱。
